Panduan Lengkap: Fungsi & Cara Kerja Relay AC Mobil

POPMuda.ID – Relay AC adalah komponen vital dalam sistem pendingin udara mobil Anda yang seringkali luput dari perhatian. Komponen ini berfungsi sebagai sakelar elektronik yang mengatur aliran listrik besar ke berbagai bagian AC.

Seperti definisi umum ‘relay’ yang berarti ‘转达’ (zhuǎndá), ‘中继’ (zhōngjì), atau ‘继电器’ (jìdiànqì) dalam konteks elektronik, relay AC berperan sebagai jembatan untuk mentransfer daya. Tanpa relay yang berfungsi dengan baik, kinerja AC mobil Anda bisa terganggu secara signifikan.

Apa Itu Relay AC dalam Sistem Mobil?

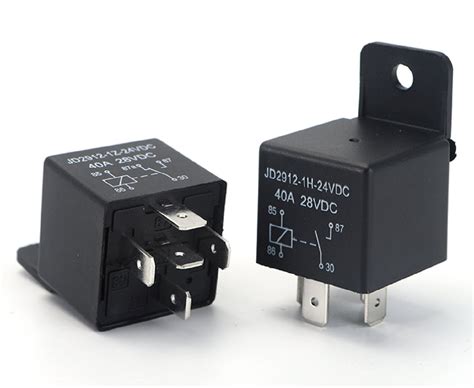

Secara sederhana, relay AC adalah sejenis sakelar elektromagnetik yang dirancang untuk mengontrol sirkuit daya tinggi dengan sinyal daya rendah. Ini memungkinkan unit kontrol elektronik (ECU) mobil untuk mengaktifkan atau menonaktifkan komponen AC yang membutuhkan arus besar, seperti kompresor dan kipas.

Fungsinya mirip dengan ‘中继’ (zhōngjì) atau ‘继电器’ (jìdiànqì) yang disebutkan dalam definisi, yakni mentransfer atau melanjutkan sinyal. Relay ini melindungi sakelar kontrol mobil dari beban arus berlebih.

Mengapa Relay AC Sangat Penting?

Pentingnya relay AC terletak pada kemampuannya untuk melindungi sirkuit kelistrikan kendaraan. Dengan menggunakan relay, sakelar utama di dashboard yang Anda tekan untuk mengaktifkan AC hanya menangani arus kecil.

Arus kecil ini kemudian memicu relay, yang pada gilirannya mengalirkan arus besar yang diperlukan oleh kompresor atau kipas AC. Hal ini mencegah kerusakan pada sakelar interior mobil akibat panas berlebihan dari arus tinggi.

Fungsi Utama Relay AC pada Sistem Pendingin Mobil

Relay AC memiliki beberapa fungsi krusial yang menopang operasi keseluruhan sistem pendingin udara. Fungsi utamanya adalah mengatur arus listrik untuk kompresor AC, komponen yang paling haus daya.

Selain itu, relay juga mengontrol kipas kondensor dan kipas evaporator, memastikan udara dingin dapat disirkulasikan dengan efektif. Setiap komponen ini membutuhkan relay terpisah atau dapat dikelola oleh satu relay multifungsi tergantung desain sistem.

Regulasi Arus Listrik Kompresor AC

Kompresor AC adalah jantung dari sistem pendingin, bertugas memampatkan refrigeran. Untuk bekerja, kompresor memerlukan lonjakan arus listrik yang signifikan.

Relay AC memastikan bahwa arus besar ini dapat dialirkan secara langsung dari baterai ke kompresor tanpa membebani sistem kelistrikan lainnya.

Kontrol Kipas Pendingin Kondensor dan Evaporator

Kipas kondensor bertugas mendinginkan refrigeran yang telah dipanaskan, sementara kipas evaporator membantu menyebarkan udara dingin ke dalam kabin. Kedua kipas ini juga membutuhkan daya listrik yang cukup besar untuk beroperasi.

Relay AC memastikan bahwa kipas-kipas ini dapat dihidupkan dan dimatikan secara efisien sesuai dengan kebutuhan sistem, menjaga suhu optimal.

Bagaimana Cara Kerja Relay AC Mobil?

Cara kerja relay AC cukup sederhana namun sangat efektif dalam sistem kelistrikan kendaraan. Saat Anda menekan tombol AC, sinyal listrik rendah dikirim ke kumparan elektromagnetik di dalam relay.

Sinyal ini menciptakan medan magnet yang menarik kontak logam di dalam relay, menyebabkan sirkuit daya tinggi terhubung. Dengan demikian, listrik besar mengalir dari baterai langsung ke komponen AC yang membutuhkan.

Tanda-tanda Kerusakan Relay AC yang Wajib Anda Ketahui

Kerusakan pada relay AC dapat menunjukkan beberapa gejala yang mudah dikenali, seperti AC yang tidak mau menyala sama sekali. Anda mungkin juga merasakan AC hanya berfungsi sebentar-sebentar atau tidak menghasilkan udara dingin yang maksimal.

Gejala lainnya termasuk kompresor AC yang tidak berputar atau kipas pendingin yang tidak berfungsi, padahal semua komponen lain tampak baik-baik saja.

Langkah-langkah Mengecek dan Mengganti Relay AC Sendiri

Untuk mengecek relay AC, Anda bisa memulai dengan inspeksi visual untuk melihat tanda-tanda terbakar atau korosi. Pengujian lebih lanjut dapat dilakukan dengan multimeter untuk memeriksa kontinuitas dan resistansi kumparan.

Jika ditemukan kerusakan, penggantian relay cukup mudah dilakukan dengan mencabut relay lama dan memasang yang baru sesuai posisi yang tepat. Pastikan Anda melepas terminal negatif baterai sebelum memulai.

Tips Perawatan untuk Memaksimalkan Umur Relay AC

Merawat relay AC tidaklah rumit dan dapat memperpanjang masa pakainya serta efisiensi AC mobil Anda. Selalu pastikan area sekitar relay bersih dari kotoran dan kelembaban, yang bisa menyebabkan korosi.

Periksa juga kondisi soket dan kabel yang terhubung ke relay secara berkala untuk memastikan tidak ada kelonggaran atau kerusakan. Pertimbangkan untuk mengganti relay secara preventif jika mobil sudah berusia sangat tua.

Memahami fungsi dan cara kerja relay AC adalah kunci untuk menjaga sistem pendingin mobil tetap optimal. Komponen kecil ini memegang peran besar dalam kenyamanan berkendara Anda.

Pastikan untuk selalu memeriksa kondisi relay AC jika Anda mengalami masalah dengan kinerja AC mobil Anda. Perawatan yang tepat akan menghemat waktu dan biaya di kemudian hari.

---

Pertanyaan Umum (FAQ)

Apa itu relay AC mobil?

Relay AC mobil adalah sakelar elektromagnetik yang mengontrol aliran listrik besar ke komponen AC seperti kompresor dan kipas, menggunakan sinyal listrik rendah dari unit kontrol mobil.

Mengapa relay AC penting untuk sistem pendingin mobil?

Relay AC sangat penting karena melindungi sakelar kontrol mobil dari beban arus berlebih yang dibutuhkan oleh komponen AC berdaya tinggi. Ini mencegah kerusakan pada sistem kelistrikan interior mobil.

Apa saja tanda-tanda relay AC rusak?

Tanda-tanda relay AC rusak meliputi AC tidak menyala sama sekali, berfungsi intermiten, tidak menghasilkan udara dingin optimal, atau kompresor serta kipas pendingin tidak berfungsi.

Bisakah saya mengganti relay AC sendiri?

Ya, penggantian relay AC umumnya cukup mudah dilakukan sendiri dengan mencabut relay lama dan memasang yang baru di posisi yang tepat, setelah melepas terminal negatif baterai sebagai tindakan keamanan.

Berapa lama umur pakai relay AC?

Umur pakai relay AC bervariasi tergantung kualitas dan kondisi penggunaan, namun umumnya bisa bertahan beberapa tahun. Kerusakan dapat dipercepat oleh kelembaban, korosi, atau beban listrik yang tidak stabil.
